Archives pour la catégorie electronique
Un habit de lumière qui mérite son nom
Les vêtements électroniques qui surveillent notre corps et sa santé vont-ils nous rendre fous ? On n’en sait encore trop rien, mais on en trouve de plus en plus et ils prennent des allures assez futuristes. Cela ravira tous ceux qui parmi nous, avant de vouloir un T-shirt qui compte les calories, ont longtemps rêvé de la combinaison lumineuse de Tron. Réjouissez-vous, les fibres textiles luminescentes seront bientôt partout.
Les cellules électrochimiques polymères émettant de la lumière ou PLECs (pour Polymer Light-emitting Electrochemical Cells), comme beaucoup d’autres appareils lumineux, ont une structure composée de deux électrodes métalliques reliées à une mince couche organique qui agit comme un semi-conducteur. Ces PLECs sont fabriquées sous forme de fibre à partir d’un fil d’acier ultra-mince couvert de nanoparticules d’oxyde de zinc puis d’un polymère électroluminescent qui diffuse une lumière jaune ou bleue. Ce fil synthétique est ensuite enrobé d’une couche translucide de nanotubes de carbone. Ces fibres s’illuminent progressivement sur une période de 21 minutes, puis s’assombrissent peu à peu en quatre heures. La fibre s’allume quand une tension de 5,6 V est appliquée et la lumière atteint un pic d’intensité sous 13 V. Lorsque la fibre est pré-chargée, elle a un temps d’allumage similaire à celui de LED classiques.
L’éclat de la lumière émise par les fibres n’est que faiblement tributaire de l’angle de vision. Même pliées, ces fibres gardent plus de 90 % de leur luminosité. Aucune détérioration notable n’a été observée. La tenue de Tron n’est peut-être pas si loin…
Un ordinateur gratuit pour les étudiants britanniques
Le premier ordinateur proposé par la BBC date de décembre 1981. 34 ans plus tard, elle remet ça avec son Micro Bit, une carte de développement qui tient dans la paume de la main. Même dans celle des écoliers à qui la BBC les destine. Un million de cartes sont en préparation, et elles seront distribuées à tous les étudiants britanniques qui entreront au secondaire cet automne.
Le Micro Bit sera gratuit, et il est fait pour fonctionner aisément avec d’autres cartes de développement comme le Raspberry Pi, les cartes Arduino, et le Galileo d’Intel. La BBC collabore étroitement avec la fondation Raspberry Pi et plusieurs autres acteurs majeurs : ARM, Microsoft, Google, Samsung, pour n’en citer que quelques-uns.
Le Micro Bit fait partie d’un effort considérable de la BBC pour aider le Royaume-Uni à combler son déficit de compétences numériques. Cela a toujours été une partie de la mission de la société de production, qui a récemment travaillé sur de nouvelles façons d’y parvenir. Les étudiants seront en mesure de concevoir des programmes pour le Micro Bit en utilisant C++, Python et TouchDevelop dès la prochaine rentrée scolaire. Le Micro Bit inspirera-t-il parmi les jeunes britanniques le prochain Sir Clive Sinclair, inventeur en 1980 du premier ordinateur personnel vendu moins de 100 £ au Royaume-Uni ?
Et que font pendant ce temps-là les homologues français de la BBC ?
Une loutre au cœur d’Arduino
La présence d’animaux exerce une influence souvent bénéfique sur les personnes victimes de démence, soit une personne âgée sur trois. Chiens et chats ne sont pas le choix idéal pour beaucoup de ces vieillards. Ollie, un bébé loutre robot, n’a pas les inconvénients d’un animal vivant.
Le cerveau d’Ollie n’est autre qu’un Raspberry Pi, associé à un moteur et une batterie de capteurs sur mesure, et des bras en caoutchouc de silicone actionnés par des fils. Ses yeux sont pourvus de paupières (imprimées en 3D) qui clignent et ses pattes serrent la main de l’utilisateur. Il est de construction robuste, mais conçu pour être agréable à manipuler. Sa fourrure, qui peut être retirée et nettoyée, cache un revêtement imperméable en cas d’éclaboussures. Les capteurs d’Ollie lui permettent de comprendre comment les utilisateurs interagissent avec lui par le toucher, et de répondre de façon apaisante par des sons, des mouvements et un ronronnement fourni par les vibrations d’un moteur.
Le robot est de la taille d’un bébé, ce qui est de nature à inciter les humains à s’occuper instinctivement de lui. Son ventre est une véritable invitation aux caresses. Pourquoi une loutre au fait ? Parce que cet animal est généralement perçu comme sympathique et attirant.
Les robots thérapeutiques sont chers et hors de portée de la plupart des bourses, mais le prototype Ollie n’a coûté que 90 $ aux étudiants du MIT qui l’ont conçu en 2013. Pas de nouvelles depuis, mais on dirait qu’il faut bien se résoudre à la triste perspective que c’est le robot qui est l’avenir de l’homme vieillissant…
Au fait, qui prendra Mamie à Noël ?
Premier workshop d’aide aux développeurs pour le robot Pepper au Japon (Sciences et Technologies de l’Information et de la Communication)
Le premier workshop de présentation des outils de développement pour le robot Pepper a été organisé à Tokyo le 18 Mars [1]. La première session faisait une introduction au kit de développement logiciel (Software Development Kit).
Pour rappel, Aldeba…bulletins-electroniques
Source:http://www.bulletins-electroniques.com/rss/actualites/tags/electronique.xml
Observer la charge et la décharge d’un condensateur avec un Arduino
Dans cet article, je vous propose une petite expérience qui vous permettra d’utiliser un Arduino afin de tracer expérimentalement les courbes de la tension aux bornes d’un condensateur pendant qu’il se charge et pendant qu’il se décharge.
Pour commencer, un brin de théorie: un condensateur est constitué de deux armatures conductrices séparées par un isolant. À moins que quelque chose tourne mal, le courant électrique ne peut donc pas traverser un condensateur, à cause de l’isolant qui sépare les deux armatures conductrices.
HB9G: Atelier de technique matériel radio pour les nouveaux OM
Communiqué de HB9G:
Ce message pour vous confirmer l’atelier technique matériel pour les nouveaux OM’s prévu le 13 juin 2013 au local du radio club HB9G.
Une version améliorée du recueil de fiches pratiques est en cours de rédaction, et devrait être disponible sur le site HB9G :
http://www.hb9g.ch/doc/Pratiqueradio.pdf jeudi 13 vers 14h00.
N’hésitez pas à en amener une version papier qui vous sera utile lors des ateliers.
73’s de Jean-Paul HB9VBA
Un préamplificateur HF à large bande
Le montage, dont voici le schéma électrique, est un préamplificateur HF à large bande, avec entrée à haute impédance et pourvu d’un CAG : il est en mesure d’amplifier environ dix fois n’importe quel signal appliqué sur son entrée, si sa fréquence est comprise entre 1 Hz et 50 MHz environ.

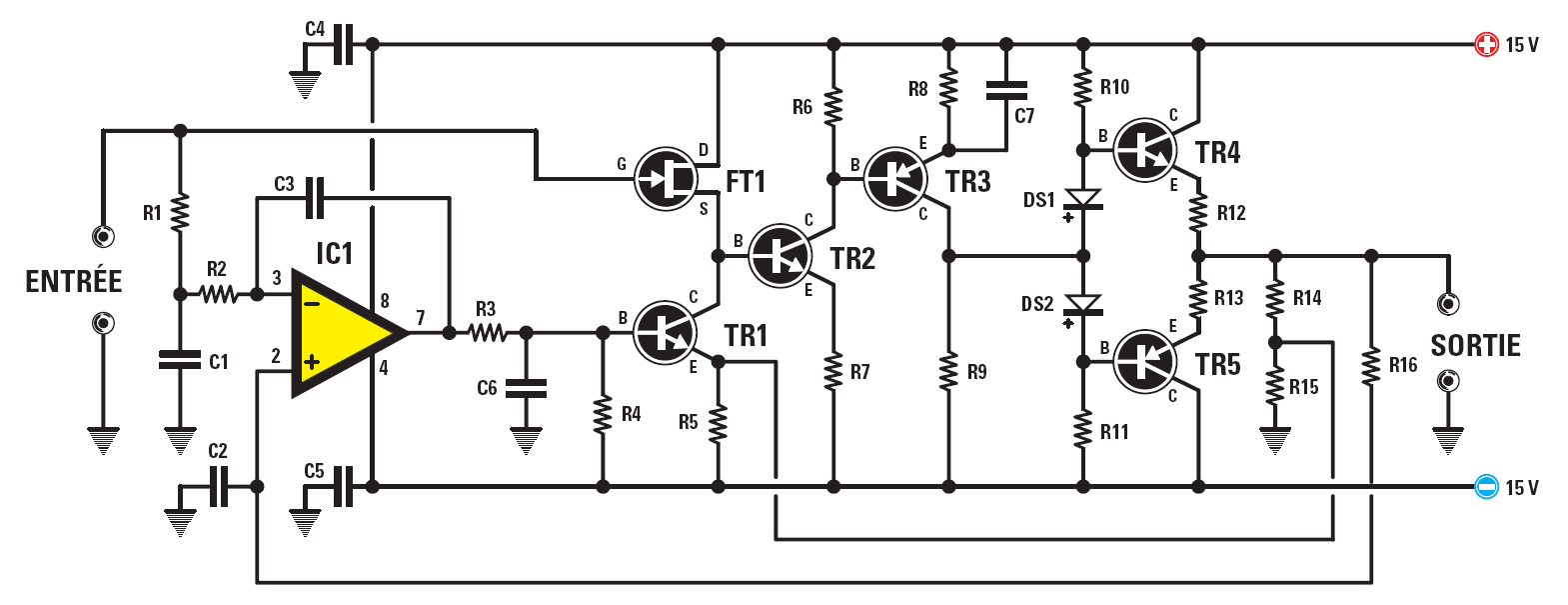

Figure 1 : Schéma électrique du préamplificateur HF à large bande. Le circuit doit être alimenté par une tension double symétrique de +15/0/–15 V, ou bien +12/0/–12 V.
Liste des composants
…
Continuez la lecture
Elektor de novembre : parution imminente
En couverture du magazine Elektor de novembre dont la parution est imminente, vous retrouverez la carte « embarquez Linux ! ». Bien que publiée par Elektor il y a quelques mois, son succès durable auprès d’un nombre étonnamment grand de lecteurs justifie sa présence à la une de ce nouveau numéro à l’occasion de la publication d’une nouvelle application de cette carte sous la forme d’un mini serveur web.
L’autre nouveauté de ce numéro est promise elle aussi à un grand succès. Il s’agit d’un régulateur de tension à découpage ultra-compact et dépourvu des inconvénients de la dissipation qui caractérise ses prédécesseurs, les 78xx et 79xx. Il est compatible broche à broche avec ces régulateurs et pas plus encombrants qu’eux. Il pourra donc s’y substituer dans n’importe quel circuit existant sans la moindre modification. Un nouveau tour de force du labo d’Elektor !
Également à la une de ce numéro, un étonnant VU-mètre stéréo à tubes, mariage technologique de composants que séparent 50 ans d’évolution technologique. et des périphériques maison pour téléphone Android.
via ELEKTOR
Convertisseurs pour signaux A/N et N/A
Notre intention est aujourd’hui de vous expliquer comment convertir un signal analogique en un signal numérique constitué d’un niveau logique 0 quand aucune tension n’est présente sur la broche et d’un niveau logique 1 quand la tension positive d’alimentation y est présente.
Avant de parler des convertisseurs analogiques/numériques, il est nécessaire de connaître au moins la différence entre un signal analogique et un signal numérique ! Commençons donc par préciser que toutes les tensions variant dans le temps graduellement d’un minimum à un maximum, ou vice versa, sont des signaux analogiques. Même la tension continue d’une pile, si elle varie d’une valeur maximale à sa valeur minimale, entre dans la catégorie des signaux analogiques. Entre également dans cette catégorie, la tension du secteur 230 V ou bien celle que l’on peut prélever à la sortie d’un générateur BF ou HF, même si ces derniers fournissent des tensions dépassant rarement 10 à 30 V.
Sont donc analogiques tous les signaux dont la valeur de tension varie graduellement et ce, indépendamment de la forme d’onde (pouvant être sinusoïdale, triangulaire ou en dent de scie, voir figure 1).
En revanche, les tensions passant instantanément d’une valeur de 0 V à une tension positive égale à la tension d’alimentation (normalement 5 V mais pour quelques microprocesseurs ou convertisseurs cette valeur peut atteindre 15 V), puis, toujours instantanément, descendant à 0 V, sont des signaux numériques. La forme d’onde de ces signaux numériques est toujours carrée, comme le montre la figure 2.
Les niveaux des signaux numériques sont également définis par :
– le niveau logique 0 = quand la tension est de 0 V,
– le niveau logique 1 = quand la tension est de 5 V.
Quand il est dit d’une broche de circuit intégré qu’elle est au niveau logique 0, on sait déjà que sur cette broche aucune tension n’est présente, ce qui signifie que la broche est court-circuitée à la masse. Si, au contraire, il est dit que la broche est au niveau logique 1, cela signifie que sur cette broche se trouve une tension positive égale à celle d’alimentation (normalement 5 V).
Note : A/N = Analogique/Numérique N/A = l’inverse, bien entendu.
On dit aussi A/D et D/A ce qui signifie Analogique/Digital et son inverse également.
Figure 1 : Les signaux analogiques sont tous ceux qui varient dans le temps d’une valeur minimale à une valeur maximale graduellement, comme les ondes de formes sinusoïdale ou triangulaire ou en dent de scie.
Figure 2 : Les tensions passant instantanément d’une valeur de 0 V à une valeur positive de 5 V sont des signaux numériques.
