WSPR 30m Ready!

Si les signaux de puissances voient le jour lors de derniers montages, les petits projets QRPp ne sont pas en reste. Je viens de terminer l’adaptation de mon beacon WSPR autonome pour la bande des 30m. Fondamentalement, rien de bien différent, juste quelques ajustements et calibrations.

Ajustement également au niveau du code, car le quartz du microcontrôleur (arduino) n’est pas parfait, et dans mon cas, il avance un peu plus vite que prévu ce qui fait qu’au bout d’un certain temps, mon émission est en avance et n’est plus prise en compte par les décodeurs des autres radioamateurs. J’applique donc un facteur de correction aux délais calculés.

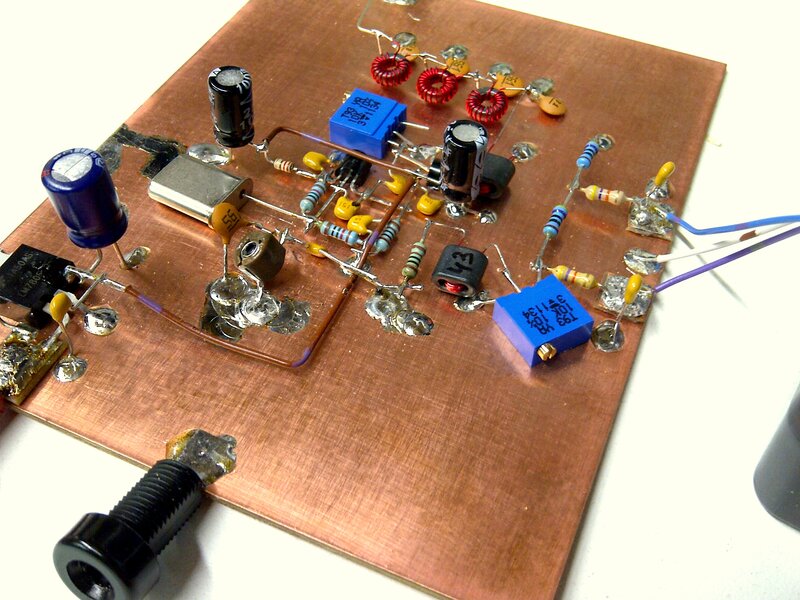

Vue sur le prototype 3D du beacon WSPR 30m (autre photo ici)

Le potar en haut sert à ajuster le niveau de puissance de sortie et celui du bas sert à ajuster la largeur / bande passante de l’émission. D’ailleurs, lorsqu’on l’élargit, le graphique dessiné au waterfall devient plus découpé et plus propre, mais K1JT a optimisé tout ceci au plus juste 🙂

Dans une version intermédiaire, j’avais inclus un régulateur de température pour maintenir le quartz à 40°, mais il n’a pas apporté la stabilité souhaitée, bien au contraire… Très basic, il n’utilisait qu’un seul transistor (3904), une thermistance et quelques résistances. Cependant, c’est un point que je compte devoir revoir prochainement car cette régulation me plaît bien.

A part cela, la diode électroluminescente à été remplacée par une diode varicap CMS, à peine visible sur cette photo tant elle est petite. En fait, elle est à moité coulée dans un pad d’étain 🙂 Si vous la trouvez, vous gagnez un bon point ! ^^

S’il y a des amateurs qui souhaitent le schéma ou le nouveau code, laissez moi un commentaire ci-dessous.

Fabrication d’un MEPT

Dernièrement, je m’étais amusé avec des montages 3D. C’est bien, simple et rigolo, mais j’ai vite compris le revers de la médaille. Loin du plan de masse, avec des fils qui font des détours dans tous les sens, je me suis vite retrouvé avec des inductances parasites et des signaux indésirables, avec pour conséquence une petite dérive hasardeuse de mon oscillateur (toute relative puisqu’elle n’excédait pas +/- 8Hz).

Donc on enlève tout et on recommence, cette fois-ci à plat ! Et ça donne ceci :

L’oscillateur, l’étage de sortie et le filtre qui arrive sur une dummy load (autre image ici)

A noter qu’entre temps, le montage à bien évolué. L’oscillateur de type Colpitt s’est vu doté d’un étage de sortie basé sur un PNP 3906. Pour une grande partie des MEPT, l’étage de sortie est constitué d’un MOSTFET comme un BS170 ou un 2N7000. C’est tout à fait adapté (haute impédance d’entrée et faible en sortie), mais je voulais juste tenter quelque chose de différent. Un PNP monté en émetteur commun devrait pouvoir faire le même travail, et un 3906 peut monter jusqu’à 200mA, ce qui est largement suffisant pour les 250mW de sortie que je visais.

La modulation FSK est faite avec une diode électroluminescente, très bonne idée que j’avais repérée il y a quelque temps sur le site de Hans (G0UPL). Un petit microcontrôleur devrait piloter tout ceci bientôt.

Voilà le schéma pour les curieux :



Schéma de la partie centrale de mon petit MEPT

 J’ai ensuite modifié le zinzin pour pouvoir en faire un WSPR autonome. L’astuce n’est pas bien compliquée, il faut juste balancer une séquence de 162 symboles sur deux minutes environ (pour le détail du protocole, voir la doc. de K1JT). Il n’y a que 4 états avec WSPR et 2 bits suffisent donc. Une échelle de résistance 2R-R fonctionne donc à merveille pour un simple petit DAC. Côté réalisation, voici ce que cela donne :



 La dernière version de la platine, avec les 2 boutons à l’arrière pour piloter les deux états FSK.

Ça marche au poil pour la modulation 2 bits, mais il faudra attendre une autre version pour arriver sur les logs de WSPRnet car mon cristal est axé sur 7MHz et non sur 7.038. Qu’à cela ne tienne, j’ai du 10.140MHz, j’irais donc prochainement sur la bande des 30m 🙂

Coté qualité du signal, pas de surprise à l’oscillo (normal vu le filtre 7 pôles).

Peu informatif par rapport à un analyseur spectral, mais permet néanmoins de voir que les tension de sorties sont correctes

La stabilité me chagrine un peu par contre. Il est stable à +/-1 Hz, ce qui est déjà pas mal, mais limite pour du WSPR ou comme osc. de référence pour des fréquences plus hautes. Je vais encore regarder du côté du découplage du 1er transistor (3904) car ce n’est pas impossible que ces mini-fluctuations proviennent de charges parasites. Voici une capture d’écran du grabber :



Grabbeur QRSS axé sur la fréquence du MEPT

Un de ces prochains week-end, VA2LTF devrait donc arriver sur le 40m. Allumer vos grabber QRSS :p

Jeu des différences : L’OM attentif aura remarqué une erreur flagrante sur les photos (par rapport au schéma). Cette erreur n’a cependant pas d’influence sur le bon fonctionnement du MEPT. Le premier qui la reporte aura droit à 1 bon point 🙂
