F5ZQH – Pic de Bertagne


F5ZQH – 430.23750 +9,4 Mhz
Nouveau Relais D-Star du Pic de Bertagne,
mis en service début Mai dans le département (13)
situé à 1000M d’altitude en JN23UH

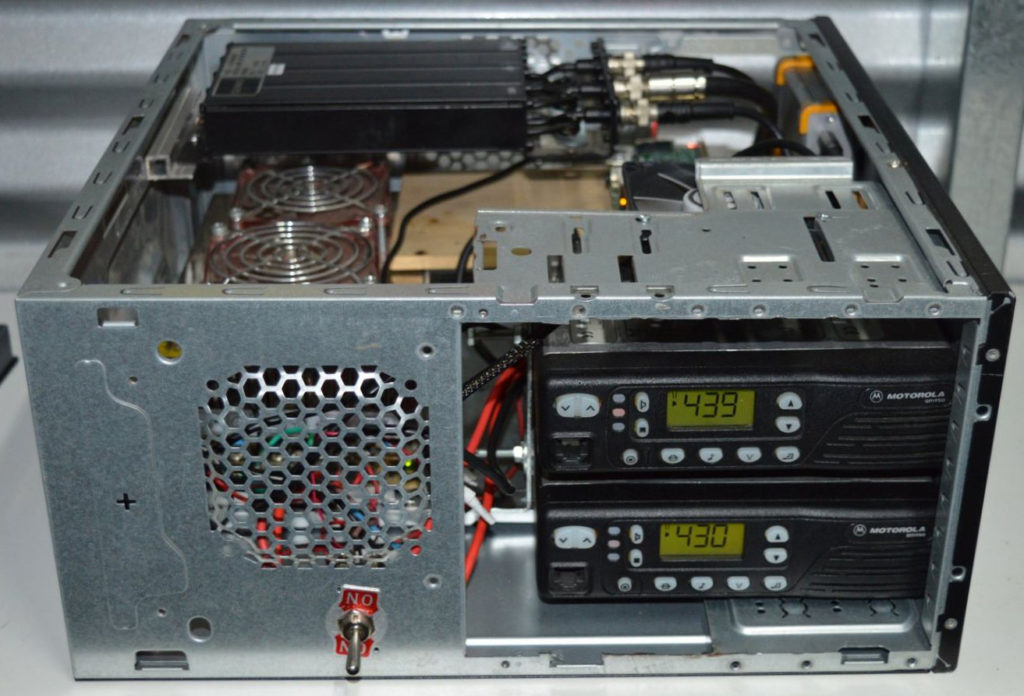

2 GM-950 Motorola UHF
Duplexeur Procom 6
Antenne Vertical

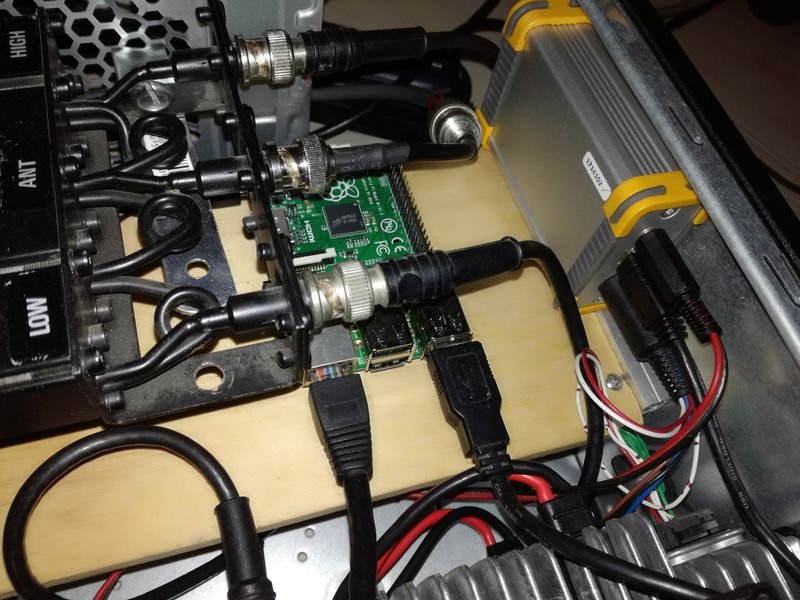

DVRPTR V1 – PI-STAR – Raspberry PI-3 B
F5ZQH Pic de Bertagne
F5ZQH

 Bon trafic à tous sur le Relais D-STAR du Pic de Bertagne !!!

Cet article F5ZQH – Pic de Bertagne est apparu en premier sur Dstar-France.fr.

Relais Transparent

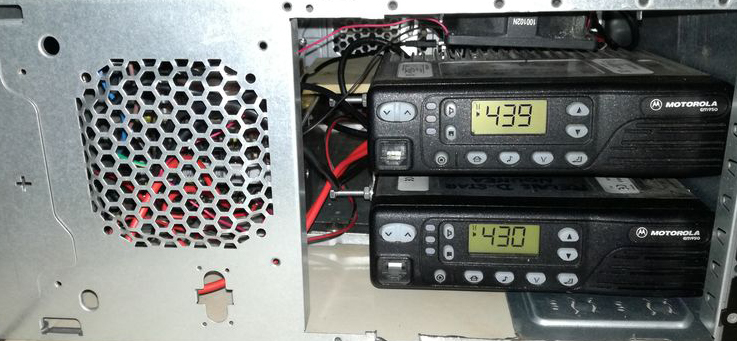

Pour réaliser un Relais Transparent vous avez besoin de 2 postes radio GM-950,
vous pouvez réaliser ce montage avec d’autres radio (compatible 9600 bauds)

Relais Transparent :
2 GM-950 UHF – Fonctionne aussi avec des GM-340 – GM-360
Duplexeur 4 ou 6 cavités
Alimentation – Antenne – Ventilateur

Utiliser votre Hotspot situé en ville avec votre Relais Transparent sur un site en altitude.

Hotspot :
1 GM-950 UHF – Fonctionne aussi avec des GM-340 – GM-360
DVMega GMSK – Arduino UNO ou MEGA
Raspberry PI-3 – Alimentation – Ventilateur

Suite de l’article ICI –>>

Cet article Relais Transparent est apparu en premier sur Dstar-France.fr.

Hotspot DVMega GMSK

Réaliser à moindre coût un Hotspot D-Star avec un DVMega GMSK.

Vous avez besoin d’un poste radio. Pour cette réalisation, j’utilise des Motorola.
Vous pouvez réaliser ce montage avec d’autres postes radio.



Le fichier de configuration doit être modifié si vous utilisez d’autres radios.

Hotspot :
1 GM-950 – Fonctionne aussi avec des GM-340 – GM-360
DVMega GMSK – Arduino UNO ou MEGA
Raspberry PI-3 – Alimentation – Ventilateur.

Réalisation avec un DVMega GSMK et un Arduino UNO
DVMega GMSK

Télécharger le programme pour Arduino et le Xloader ci dessous :

Arduino UNO
DVMEGA_GMSK_UNO.zip
XLoader.zip

Arduino MEGA
DVMEGA_GMSK_MEGA.zip
XLoader.zip

Télécharger le logiciel Pi-Star

Suite de l’article ICI –>

Cet article Hotspot DVMega GMSK est apparu en premier sur Dstar-France.fr.

F5ZLU: Relais de Villars-Colmars (04)

Afin d’augmenter la couverture des Relais D-STAR en montagne,
un nouveau Relais D-STAR a été installé à Villars-Colmars,
dans le département des Alpes de Hautes Provence (04).









Indicatif: F5ZLU
Fréquence: 439.925 Mhz avec un shift de -9.4

Le matériel utilisé est :
2 Motorola GM-950
1 Raspberry
1 DVNode V7
1 Duplexeur Procom

En D-Star, il est connecté sur le DCS033N

Les paramètres sont:
UR: CQCQCQ
RPT1: F5ZLU  B
RPT2: F5ZLU  G

Vous pouvez consulter le Dashboard à cette adresse:
http://f5zlu.gw.ircddb.net/

Bon trafic sur F5ZLU

Cet article F5ZLU: Relais de Villars-Colmars (04) est apparu en premier sur Dstar-France.fr.

S’enregistrer sur US-TRUST Via F5ZLG

COMMENT S’ENREGISTRER SUR LE SYSTÈME US-TRUST via F5ZLG

Cette procédure va vous permettre d’inscrire votre indicatif d’appel sur le système D-STAR US-TRUST.
Voir le Document explicatif: https://www.dstar-france.fr/fichiers/PDF/EnregistrementG3.pdf

Pour identifier un Relai D-STAR vous permettant de faire cette inscription,
veuillez utiliser l’adresse suivante :
https://f5zlg.org/Dstar.do (Accès direct au relais F5ZLG)
http://www.dstarusers.org/repeaters.php (Choix d’un relais dans le monde)



Cet article S’enregistrer sur US-TRUST Via F5ZLG est apparu en premier sur Dstar-France.fr.

Relais D-Star F1ZKV (43)

Nouveau Relais D-Star F1ZKV-B du Puy en Velay dans le département 43
430.200 +9.4 – 16W
45°7’32 » – 003°39’59 » – 1152m
Relais sur panneaux solaire –  batterie100A + 8 panneaux solaire 45W.
Pas encore linké
Sysop Jean F1AHW





Le local de F1ZKV-B,
ainsi que le Relais phonie VHF F1ZFD 145.6625 -0.6
Bon trafic à tous

Cet article Relais D-Star F1ZKV (43) est apparu en premier sur Dstar-France.fr.

FILTRE PASSE-BANDE ACTIF 430-440 MHz

FILTRE PASSE-BANDE ACTIF 430-440 MHz, POUR RELAIS DSTAR – STARKITY
Par Edgar F5FDR

Pour donner au relais une bonne réception avec une réjection efficace de la fréquence
d’émission et un filtrage correct de la bande 430-440 Mhz, j’ai utilisé l’étage d’entrée d’un IC-435TF
qui est équipé d’un filtre d’accord à cavités (filtre hélicoïdal). Le gain apporté par le transistor FET
double porte est de 10 dB environ, largement suffisant pour compenser la perte d’insertion du
duplexeur. La réjection de la fréquence d’émission est de plus de 30 dB.













https://www.dstar-france.fr/realisations/filtre-passe-bande-actif-430-440/

Cet article FILTRE PASSE-BANDE ACTIF 430-440 MHz est apparu en premier sur Dstar-France.fr.

Nouveau Relais D-Star Marseillais – F5ZLB La Gavote


Nouveau Relais D-Star de la Gavote Marseille Nord (13)
Relais ICOM STARKITY – Raspberry PI-3 Distrib MARILAND-DSTAR optimisé pour Wlan
Fréquence TX: 439.87500 mHz Shift -9,400 MHz. – 15W
Antenne X-200, montée sur le château d’eau à 246m d’altitude

Bon trafic à tous
Sysop F6HTG Jean Jacques



https://aprs.fi/#!mt=roadmap&z=17&call=a%2FF5ZLB-B&timerange=1800&tail=1800











Cet article Nouveau Relais D-Star Marseillais – F5ZLB La Gavote est apparu en premier sur Dstar-France.fr.

Mise à jour des Relais D-Star Français



Mise à jour des Relais D-Star Français pour les postes radio ci-dessous,

ID-51+   https://www.dstar-france.fr/radios/les-portatifs/
ID-51V2 https://www.dstar-france.fr/radios/les-portatifs/
ID-5100 https://www.dstar-france.fr/radios/les-mobiles/
IC-7100 https://www.dstar-france.fr/radios/les-mobiles/
TH-74    https://www.dstar-france.fr/radios/les-portatifs/



Cet article Mise à jour des Relais D-Star Français est apparu en premier sur Dstar-France.fr.

Nouveau Relais D-Star de MURET 31


Nous sommes heureux de vous annoncer la mise en service du relais
D-Star de MURET F1ZKO,
Vous trouverez les éléments qui vous permettront de mettre à jour
la mémoire de vos postes.


Bon trafic à tous et merci de router le message à vos différents
contacts.

F1ZKO

Relais D-STAR de MURET (31)
F1ZKO B - RX 439.900 - TX 430.500
43°28.03 N - 1°14.69 E - JN03ol

Cet article Nouveau Relais D-Star de MURET 31 est apparu en premier sur Dstar-France.fr.

BlueStack & DVMega

BlueStack-MicroDVMega
Voici le petit module BlueStack Micro qui associé à un DVMega permet de faire du D-Star avec votre téléphone ou tablette Android.



Le logiciel gratuit de David PA7LIM permet la communication via Bluetooth fonctionne en WiFi – 3/4G.

Mise à jour de votre DVMega vers la version 2.27, si celui-ci n’est pas à jour, télécharger le Xlaoder ainsi que le firmware sur le site du DVMega
Pour la mise à jour du DVMega en Version 2.27 vous devez souder un fil entre la C45 et la pin 4 du DVMega voir photo ci-dessus.

Procédure d’installation : connecter le DVMega sur le BlueStarck, enfoncer le bouton rouge, puis connecter le au port USB de votre PC
Configuration du port
Systeme Gestionaire Port Com

Suite de l’article ==>



Cet article BlueStack & DVMega est apparu en premier sur Dstar-France.fr.

UP4DAR – FT-817

F4EGG-UP4DAR
Voici comment configurer votre UP4DAR & le FT-817 pour une utilisation sur décamétrique ou VHF, UHF.
Voir les fréquences décamétrique ci dessous.
http://hf.dstar-relay.net/







UP4DAR
téléchargement de la mise à jour
http://www.up4dar.de/

  • C.1.00.10e (2015-06-10) Configurator für S.1.01.36 and higher (Java)
  • P.0.02.23 (2014-07-25) PHY-Firmware with RMU-Support
    Réglage par le configurator ( PHY )

Suite de l’article –>>



Cet article UP4DAR – FT-817 est apparu en premier sur Dstar-France.fr.

Relais D-Star F1ZDW (77)

F1ZDW.2
Relais D-Star F1ZDW de Fontenay-Trésigny (77) JN18KR
Sysop : F4GQK (Sébastien)






Coordonnées GPS
Les fréquences sont : 431,000 Mhz + 7,6

Il est composé de :

1 boitier PC Antec One Hundred
2 Yaesu FT7900 – 35 W avec blindage
1 duplexeur JIESAU SGQ-450 D – 6 cavités – Réjection 75dB – Perte d’insertion 1,2 dB
1 antenne X200 de chez Diamond
Alimentation PC LEPA N400 : 5V 18A et 12V 28A
1 convertisseur XW-12-13.8-207W pour l’alimentation des postes
1 dvrptr V1
1 Raspberry Pi2 + afficheur en façade
Logiciel DstarRepeater & IrcddbGateway de G4KLX

F1ZDW.1

Dashboard

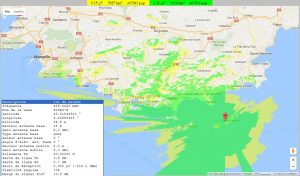

Couverture théorique du relais :
F1ZDW.3
Bon Qso !!!



Cet article Relais D-Star F1ZDW (77) est apparu en premier sur Dstar-France.fr.
